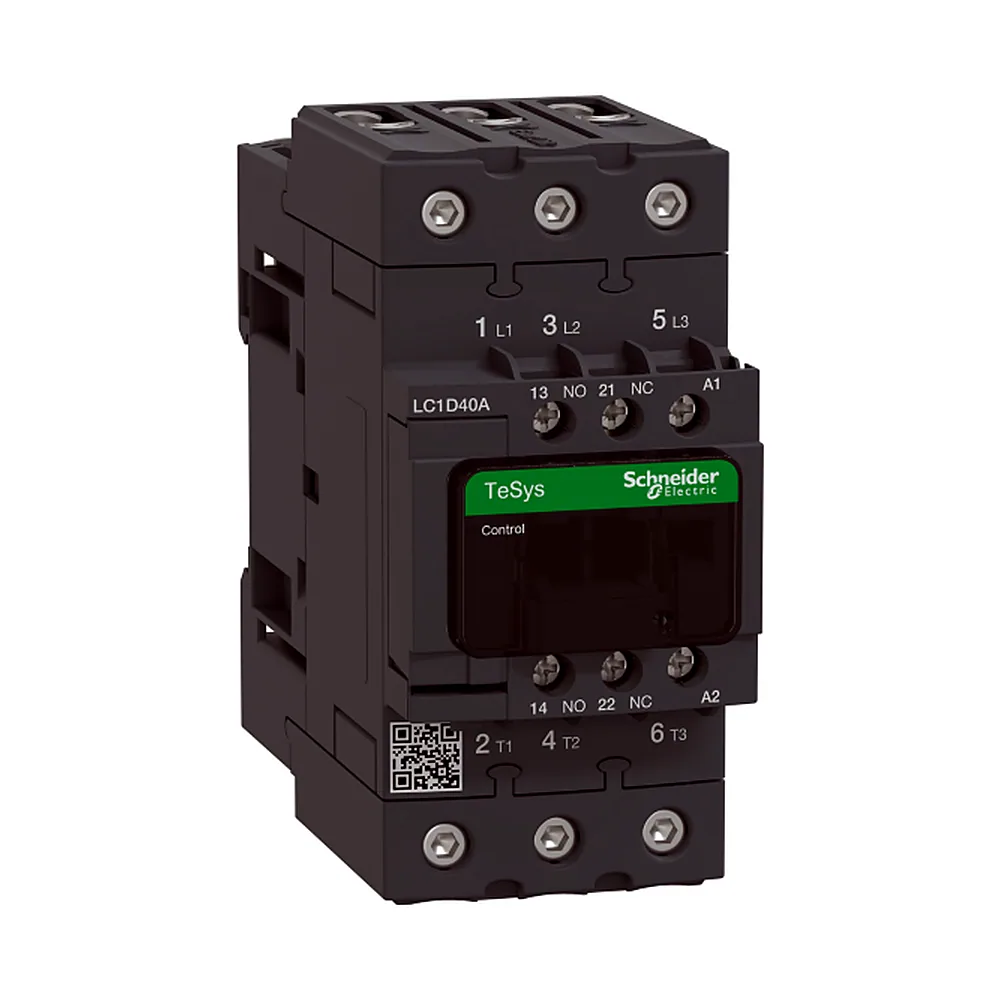

Контактор Schneider Electric TeSys D LC1D40AM7 3Р 40А НО+НЗ 220В 50Гц

Код: 00082465Артикул: LC1D40AM7

★★★★★

10 347⁸⁰ ₴В наявності

В наявності 1 штПід замовлення 22 шт (3–7 днів)

шт

Оплата

Картка онлайн
Готівка при отриманні
Безготівковий (юрособи)

Доставка

Нова Пошта — 1–2 дні
Курʼєр — по місту
Самовивіз — сьогодні

Гарантія

Гарантія виробника на весь асортимент
Обмін і повернення протягом 14 днів
Офіційна поставка, повний пакет документів

Усі характеристики

Код	00082465
Виробник	Schneider Electric
Артикул виробника	LC1D40AM7
Упаковка	1 шт
Висота над рівнем моря	до 3000 м
Вібростійкість	вібрації контактор розімкнено (2 gn, 5...300 Гц); вібрації контактор замкнутий (4 gn, 5...300 Гц); у
Відповідність стандартам	CSA C22,2 № 14; EN 60947-4-1; EN 60947-5-1; МЕК 60947-4-1; МЕК 60947-5-1; UL 508; МЕК 60335-1; CCC; GOST; UL; CSA
Вогнестійкість	V1 відповідно до UL 94; 850 °C відповідно до МЕК 60695-2-1
Додаткові контакти	1НВ, 1НЗ
Електрична зносостійкість	1,4 млн циклів 60 А AC-1 на Ue ≤ 440 В; 1,5 млн циклів 40 А AC-3 на Ue ≤ 440 В; 1,5 млн циклів 40 А AC-3e на Ue ≤ 440 В
Загальна кількість модулів шириною 18 мм	3
Займане місце (17,5мм модулів)	3
Категорія застосування	AC-4 ; AC-1 ; AC-3 ; AC-3e
Категорія перенапруги	ІІІ
Кількість та вид додаткових контактів	1НВ+1НЗ
Код сумісності	LC1D
Конфігурація контактів	3NO (герметичний)
Механічна зносостійкість	6000000 циклів
Мінімальна напруга перемикання	17 В для схема сигналізації
Мінімальний струм перемикання	5 мА для схема сигналізації
Момент затягування	ланцюг управління: 1,7Нм - на Гвинтовий затискач - з викруткою плоский Ø 6 мм; ланцюг управління: 1
Монтажна опора	DIN-рейка; пластина
Назва пристрою	Контактор
Напруга живлення котушки управління	230 В
Напруга схеми керування	220 В АС
Наявність оболонки	Немає
Наявність теплового реле	Немає
Номінальна імпульсна витримувана напруга	6 кВ
Номінальна напруга ізоляції	690 В
Номінальна робоча здатність відключення	800 А на 440 В для коло подачі живлення
Номінальна робоча напруга	≤ 690 В АС; ≤ 300 В DC
Номінальний робочий струм	40 А
Номінальний робочий струм, А	40
Номінальний струм	40 А
Номінальний струм запобіжника	10 А gG для схема сигналізації;80 А gG на ≤ 690 В координація тип 1 для коло подачі живлення; 80 А gG
Номінальний струм Ie при AC-3, 400 В, Ампер	40
Область застосування	Резистивне навантаження, управління двигуном
Опис полюсів	3Р
Особливості	З захисною кришкою
Потужність двигуна (AC-3, 380В 50 Гц), кВт	18,5
Робочий час	4-19мс відкриття; 12-26мс закриття
Розсіювана потужність на полюс	2,4 Вт AC-3; 5,4 Вт AC-1; 2,4 Вт AC-3e
Середній опір	1,5мОм - Ith 60 А 50 Гц для коло подачі живлення
Серія	TeSys D
Спосіб кріплення	DIN-рейка, Монтажна панель
Ступінь забруднення	3
Ступінь захисту	IP20
Температура для зберігання	-60…+80 °C
Температурний діапазон експлуатації	-40…+140 °C; від 60 до 70 °C зі зниженням
Тип	Нереверсивний
Тип допоміжних контактів	Тип механічно з'єднані 1NO+ 1NC; тип дзеркальний контакт 1NC
Тип контакту та з'єднання	3NO
Тип мережі	АС
Тип напруги для спрацьовування	Змінний струм (AC)
Тип роботи	Нереверсивний
Умовний тепловий струм у відкритому виконанні	10 А (на 60 °C) для схема сигналізації; 60 А (на 60 °C) для коло подачі живлення
Частота мережі	25-400 Гц
Частота перемикання	3600 цикл/год на ‹ 60 °C
Штрихкод	3389119408394
Країна походження бренду	Франція
Країна	Франція
Вага	0,85 кг
Гарантійний термін	18 міс

Опис

Контактор Schneider Electric TeSys D LC1D40AM7 — це компактний пристрій для керування потужними електродвигунами та іншим навантаженням. Він розрахований на номінальний струм 40 А та напругу котушки 230 В, що дозволяє комутувати трифазні кола з мінімальними втратами. Завдяки корпусному виконанню та нереверсивному типу роботи, цей контактор забезпечує надійне ввімкнення/вимкнення без зайвих ускладнень.

Ключові переваги

Номінальний струм 40 А та потужність двигуна до 4 кВт — підходить для більшості промислових і побутових трифазних споживачів.
Додаткові контакти 1НВ+1НЗ розширюють можливості підключення сигналізації або блокувань.
Гарантія 18 місяців — виробник упевнений у якості своєї продукції.
Компактні розміри (ширина 55 мм, 3 модульні відстані) спрощують монтаж у стандартному щиті.
Виробництво Франція — оригінальна якість Schneider Electric.

Де застосовується

Побутовий сценарій: керування насосом, компресором, вентиляцією в приватному будинку або гаражі.
Об’єктний сценарій: управління конвеєрами, станками, освітленням великих приміщень у складських і виробничих комплексах.

Технічні особливості

Контактор відповідає вимогам ДСТУ та IEC, призначений для монтажу на DIN-рейку (ширина 3 модулі). Основні контакти — 3НВ, додаткові — 1НВ+1НЗ. Тип напруги котушки — AC (50 Гц). Нереверсивне виконання — комутація в одному напрямку. Для підключення силових кіл рекомендується використовувати кабель з перерізом, що відповідає номінальному струму 40 А (орієнтовно 6–10 мм² залежно від типу ізоляції). Момент затяжки контактів — згідно з інструкцією виробника. Серія TeSys D сумісна з додатковими аксесуарами (блоки допоміжних контактів, кнопки, індикатори).
