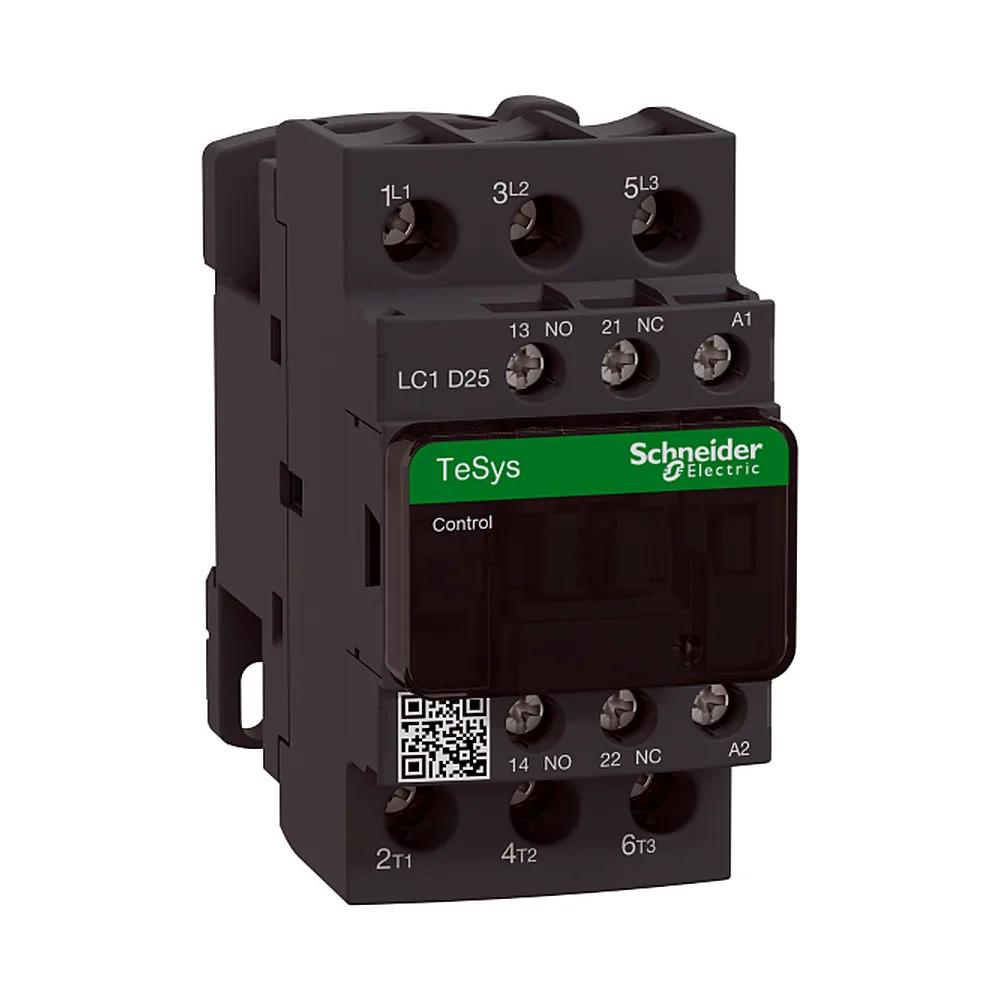

Контактор Schneider Electric TeSys D LC1D25M7 25A 11 kW AC220V 1НЗ+1НО

Код: 00103637Артикул: LC1D25M7

★★★★★

3 785⁸¹ ₴В наявності

В наявності 1 штПід замовлення 64 шт (3–7 днів)

шт

Оплата

Картка онлайн
Готівка при отриманні
Безготівковий (юрособи)

Доставка

Нова Пошта — 1–2 дні
Курʼєр — по місту
Самовивіз — сьогодні

Гарантія

Гарантія виробника на весь асортимент
Обмін і повернення протягом 14 днів
Офіційна поставка, повний пакет документів

Усі характеристики

Код	00103637
Виробник	Schneider Electric
Артикул виробника	LC1D25M7
Упаковка	1 шт
Висота над рівнем моря	до 3000 м
Вібростійкість	вібрації контактор розімкнено (2 gn, 5...300 Гц); вібрації контактор замкнутий (4 gn, 5...300 Гц); у
Відповідність стандартам	CSA C22,2 № 14; EN 60947-4-1; EN 60947-5-1; МЕК 60947-4-1; МЕК 60947-5-1; UL 508; МЕК 60335-1
Вогнестійкість	V1 відповідно до UL 94; 850 °C відповідно до МЕК 60695-2-1
Додаткові контакти	1НВ, 1НЗ
Електрична зносостійкість	1,65 млн циклів 25 А AC-3 на Ue ≤ 440 В; 1,4 млн циклів 40 А AC-1 на Ue ≤ 440 В; 1,65 млн циклів 25 А AC-3e на Ue ≤ 440 В
Загальна кількість модулів шириною 18 мм	2,5
Займане місце (17,5мм модулів)	2,5
Категорія застосування	AC-1 ; AC-3 ; AC-4 ; AC-3e
Категорія перенапруги	ІІІ
Кількість та вид додаткових контактів	1НВ+1НЗ
Код сумісності	LC1D
Конфігурація контактів	3NO (герметичний)
Механічна зносостійкість	15 млн циклів
Мінімальна напруга перемикання	17 В для схема сигналізації
Мінімальний струм перемикання	5 мА для схема сигналізації
Момент затягування	ланцюг управління: 1,7Нм - на Гвинтовий затискач - з викруткою плоский Ø 6 мм; ланцюг управління: 1
Монтажна опора	DIN-рейка; пластина
Назва пристрою	Контактор
Напруга живлення котушки управління	230 В
Напруга схеми керування	220 В АС
Наявність оболонки	Немає
Наявність теплового реле	Немає
Номінальна імпульсна витримувана напруга	6 кВ
Номінальна напруга ізоляції	690 В
Номінальна робоча здатність відключення	450 А на 440 В для коло подачі живлення
Номінальна робоча напруга	≤ 690 В АС; ≤ 300 В DC
Номінальний робочий струм	25 А (на ‹ 60 °C) на ≤ 440 В AC-3 для коло подачі живлення; 40 А (на ‹ 60 °C) на ≤ 440 В AC-1 для коло подачі живлення; 25 А (на ‹ 60 °C) на ≤ 440 В AC-3e для коло подачі живлення
Номінальний робочий струм, А	25
Номінальний струм	25 А
Номінальний струм запобіжника	10 А gG для схема сигналізації;63 А gG на ≤ 690 В координація тип 1 для коло подачі живлення; 40 А gG
Номінальний струм Ie при AC-3, 400 В, Ампер	25
Область застосування	Управління двигуном, резистивне навантаження
Опис полюсів	3Р
Особливості	З захисною кришкою
Потужність двигуна (AC-3, 380В 50 Гц), кВт	11
Робочий час	12-22мс закриття; 4-19мс відкриття
Розсіювана потужність на полюс	3,2 Вт AC-1; 1,25 Вт AC-3; 1,25 Вт AC-3e
Серія	TeSys D
Спосіб кріплення	DIN-рейка, Монтажна панель
Ступінь забруднення	3
Ступінь захисту	IP20
Температура для зберігання	від -60 до +80 °C
Температурний діапазон експлуатації	від -40 до +140 °C; від 60 до 70 °C зі зниженням
Тип	Нереверсивний
Тип допоміжних контактів	Тип механічно з'єднані 1NO+ 1NC; тип дзеркальний контакт 1NC
Тип контакту та з'єднання	3NO
Тип мережі	АС
Тип напруги для спрацьовування	Змінний струм (AC)
Тип роботи	Нереверсивний
Умовний тепловий струм у відкритому виконанні	10 А (на 60 °C) для схема сигналізації; 40 А (на 60 °C) для коло подачі живлення
Частота мережі	25-400 Гц
Частота перемикання	3600 цикл/год на ‹ 60 °C
Штрихкод	3389110349764
Країна походження бренду	Франція
Країна	Франція
Вага	0,370 кг
Гарантійний термін	1,5 року

Опис

Контактор Schneider Electric TeSys D LC1D25M7 призначений для комутації електричних кіл змінного струму. Він забезпечує надійне керування двигунами потужністю до 4 кВт та має номінальний струм 25 А. Головна перевага – компактний корпус шириною 45 мм (2,5 модулі), що економить місце в щиті.

Ключові переваги

Номінальний струм 25 А – підходить для більшості побутових та промислових навантажень.
Робочий діапазон температур від -40 до +140 °C дозволяє використовувати контактор у різних умовах.
Наявність додаткових контактів 1НО та 1НЗ для сигналізації або блокування.
Гарантія 18 місяців – підтвердження якості від виробника.
Виробництво Франція – оригінальна продукція Schneider Electric.

Де застосовується

Побутове застосування: керування насосами, вентиляцією, компресорами в приватних будинках.
Об'єктне застосування: промислові лінії, системи автоматизації, розподільчі щити.

Технічні особливості

Відповідає стандартам ДСТУ та IEC. Монтується на DIN-рейку (ширина 2,5 модуля). Котушка управління на 230 В змінного струму. Основні контакти – 3 normally open (3НО). Сумісний з тепловими реле серії TeSys (придбаваються окремо). Тип роботи – нереверсивний.
