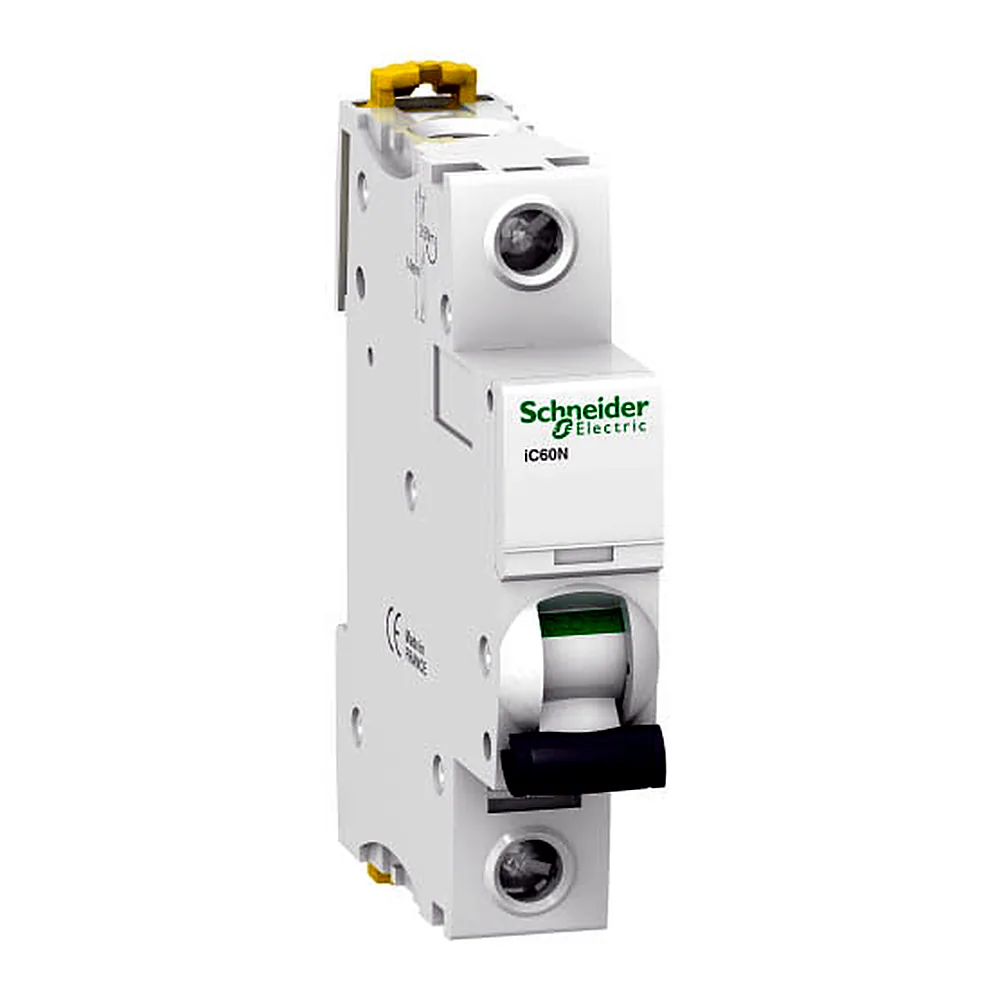

Автоматичний вимикач iC60N, 1P 25A хар-ка D, 6кА, A9F75125, Schneider Electric

Код: 00116332Артикул: A9F75125

★★★★★

518⁵⁵ ₴Під замовлення

Під замовлення 23 шт (3–7 днів)

шт

Оплата

Картка онлайн
Готівка при отриманні
Безготівковий (юрособи)

Доставка

Нова Пошта — 1–2 дні
Курʼєр — по місту
Самовивіз — сьогодні

Гарантія

Гарантія виробника на весь асортимент
Обмін і повернення протягом 14 днів
Офіційна поставка, повний пакет документів

Усі характеристики

Код	00116332
Виробник	Schneider Electric
Артикул виробника	A9F75125
Висота над рівнем моря	до 2000 м
Відключаюча здатність	6 кА 230 В ; 10 кА на 60-72 В DC; 15 кА на 12-60 В DC; 10 кА на 220-240 В ; 36 кА на 12-60 В ; 20 кА на 100-133
Відносна вологість	95-95 % на 55-55 °C
Відповідність вимогам по ізоляції	Так відповідно МС IECEE
Довжина зачистки проводів	14 мм для Зверху або знизу з'єднання
Електрична зносостійкість	10000 циклів
Загальна кількість модулів шириною 18 мм	1
Загальні втрати електроенергії	3,0 Вт
Займане місце (17,5 мм модулів)	1
Захист від витоку струму на землю	Відсутній
Індикатор положення контакту	Так
Категорія застосування	A
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Клеми підключення	одиночна клема (Зверху або знизу) 1-25 мм² жорсткий; одиночна клема (Зверху або знизу) 1-16 мм² гнучкий
Код відключаючої здатності	N
Код сумісності	iC60
Колір	Білий
Конструктивне виконання	Модульний
Крива відключення	D
Крок підключення	18 мм між пристроями
Межа магнітного відключення	12xIn +/- 20
Механічна зносостійкість	20000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2-2Нм Зверху або знизу
Монтаж	Стаціонарний
Монтажна опора	DIN-рейка
Назва пристрою	Автоматичний вимикач
Напруга	230 В
Напруга номінальна	230 В
Номінальна відключаюча здатність при короткому замиканні Icu IEC 60898 при 230 В, кА	6
Номінальна імпульсна витримувана напруга	6 кВ
Номінальна напруга ізоляції	500 В
Номінальна напруга, Вольт	230
Номінальна робоча напруга	230 В; 12-60 В; 220-240 В; 100-133 В; DC 72 В; DC 12-60 В
Номінальний струм	25 А
Номінальний струм, Ампер	25
Опис захищених полюсів	1
Опис полюсів	1Р
Переріз приєднуваних провідників	1...25 мм²
Переріз проводів, що підключаються	1-25 мм²
Серія	Acti9 iC60
Спосіб кріплення	Фіксація на DIN-рейку 35 мм
Ступінь пиловологозахисту	IP20
Сумісність гребінчастих шин і розподільчих	зверху або знизу: Так
Температура для зберігання	-40…+85 °C
Температурний діапазон експлуатації	-35…+70 °C
Технологія розчіплювача	Термомагнітний
Тип	Модульний
Тип керування	Перемикач
Тип мережі	DC/АС
Тип напруги	AC
Характеристика спрацьовування розчіплювача	D
Частота мережі	50/60 Гц
Країна	Франція
Глибина, мм	78,5 мм
Висота, мм	85 мм
Ширина, мм	18 мм
Вага	0,215 кг
Гарантійний термін	18 міс

Опис

Автоматичний вимикач iC60N від Schneider Electric — це компактний модульний пристрій для захисту електричних кіл від перевантажень і коротких замикань. Розрахований на номінальний струм 25 А з характеристикою D, що ідеально підходить для навантажень з високими пусковими струмами, такими як двигуни, насоси чи компресори. Вимикач забезпечує надійне відключення при аваріях, запобігаючи псуванню проводки та обладнання.

Ключові переваги

Компактний розмір: займає лише 1 модуль (18 мм) на DIN-рейці, що дозволяє економити місце в розподільчому щитку.
Високий механічний ресурс: 20 000 циклів — витримує часте ввімкнення/вимкнення без втрати працездатності.
Надійний захист: характеристика D (10-14 In) забезпечує селективність і відключення при коротких замиканнях, навіть з урахуванням пускових струмів.
Широкий діапазон робочих температур: від -35 до +70 °C дозволяє використовувати вимикач у неопалюваних приміщеннях або на вулиці.
Оригінальна якість: виробництво Франція, бренд Schneider Electric — перевірений вибір фахівців.

Де застосовується

Побутовий сценарій: у квартирних щитках для захисту ліній електроплит, бойлерів, кондиціонерів та іншого потужного обладнання.
Об'єктний сценарій: на промислових об'єктах, де встановлені двигуни, насоси, компресори — навантаження з високими пусковими струмами, що потребують характеристики D.

Технічні особливості

Вимикач відповідає міжнародним стандартам IEC 60898 (номінальна відключаюча здатність 6 кА при 230 В змінного струму) та IEC 60947-2 (відключаюча здатність 10 кА при 230 В). Клас струмообмеження 3, категорія перенапруги 4, імпульсна напруга 6 кВ. Монтаж на DIN-рейку, ширина 1 модуль (18 мм). Підключення проводів перерізом від 1 до 25 мм² (однодротяний) або від 1 до 16 мм² (гнучкий). Характеристика спрацьовування D (10-14 In) забезпечує надійний захист від коротких замикань. Можлива додаткова комплектація аксесуарами серії Acti9 (допоміжні контакти, незалежні розчіплювачі тощо).
