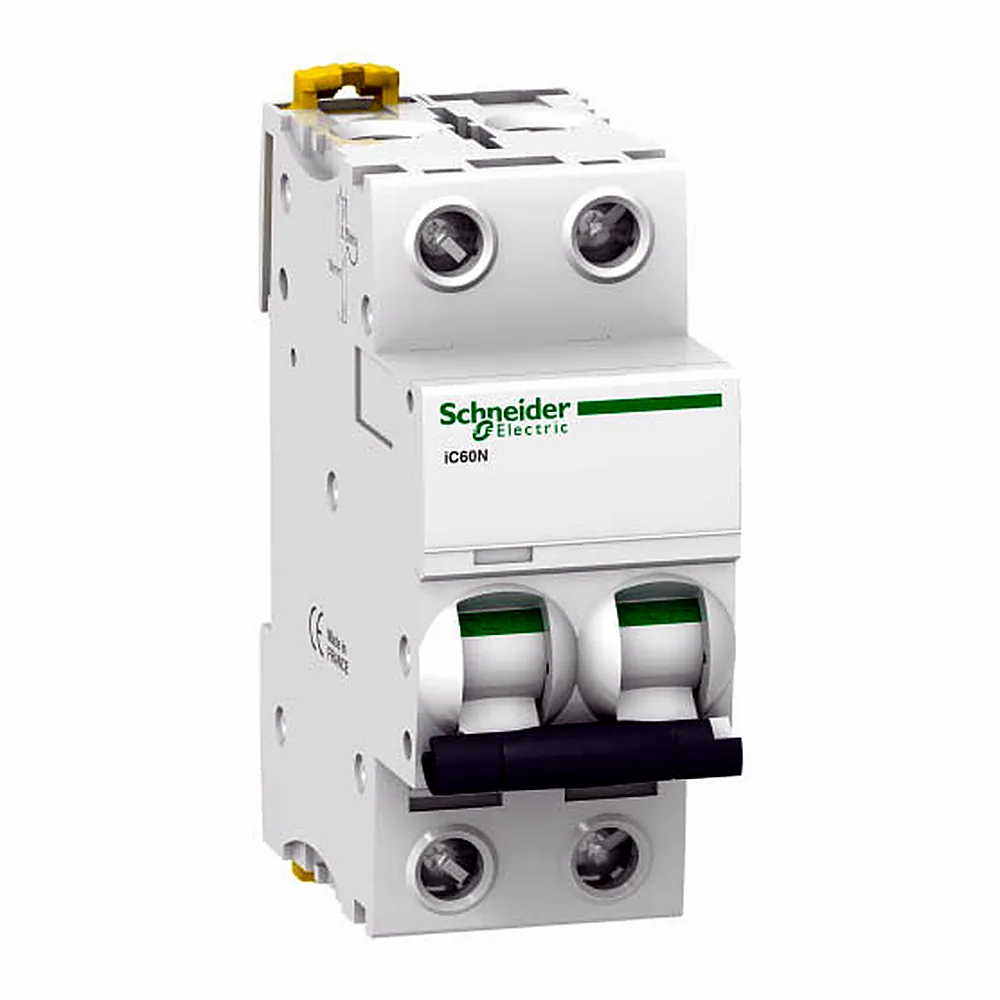

Автоматичний вимикач iC60N, 2P 10A хар-ка В, 6кА, A9F78210, Schneider Electric

Код: 00079265Артикул: A9F78210

★★★★★

958⁴⁷ ₴Під замовлення

Під замовлення 7 шт (3–7 днів)

шт

Оплата

Картка онлайн
Готівка при отриманні
Безготівковий (юрособи)

Доставка

Нова Пошта — 1–2 дні
Курʼєр — по місту
Самовивіз — сьогодні

Гарантія

Гарантія виробника на весь асортимент
Обмін і повернення протягом 14 днів
Офіційна поставка, повний пакет документів

Усі характеристики

Код	00079265
Виробник	Schneider Electric
Артикул виробника	A9F78210
Використання	Можливість використання сполучної шини
Висота над рівнем моря	до 2000 м
Відключаюча здатність	6 кА 400 В ; 36 кА на 12-60 В ; 10 кА на ≤ 125 В DC; 10 кА на 380-415 В ; 20 кА на 220-240 В ; 6 кА на 440 В
Відносна вологість	95-95 % на 55-55 °C
Відповідність вимогам по ізоляції	Так відповідно до EN 60898-1; EN 60947-2; МЕК 60898-1; МЕК 60947-2
Втрати потужності	4,6 Вт
Довжина зачистки проводів	14 мм для Зверху або знизу з'єднання
Електрична зносостійкість	10000 циклів
Загальна кількість модулів шириною 18 мм	2
Загальні втрати електроенергії	4,6 Вт
Займане місце (17,5 мм модулів)	2
Захист від витоку струму на землю	Окремий блок
Індикатор положення контакту	Так
Категорія застосування	A
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Клеми підключення	одиночна клема (Зверху або знизу) 1-25 мм² жорсткий; одиночна клема (Зверху або знизу) 1-16 мм² гнучкий
Код відключаючої здатності	N
Код сумісності	iC60
Колір	Білий
Конструктивне виконання	Модульний
Конфігурація контактів	2P
Крива відключення	B
Крок підключення	18 мм між фазами
Межа магнітного відключення	4xIn +/- 20
Механічна зносостійкість	20000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2-2Нм Зверху або знизу
Монтаж	Стаціонарний, з можливістю монтажу додаткового приладдя
Монтажна опора	DIN-рейка
Назва пристрою	Автоматичний вимикач
Напруга	230 В
Номінальна відключаюча здатність при короткому замиканні Icu IEC 60898 при 230 В, кА	6
Номінальна імпульсна витримувана напруга	6 кВ
Номінальна напруга ізоляції	500 В
Номінальна напруга, Вольт	400
Номінальна робоча напруга	220-240 В; 400 В; 380-415 В; 440 В; 12-133 В; DC 72-125 В
Номінальний струм	10 А
Номінальний струм, Ампер	10
Опис захищених полюсів	2
Опис полюсів	2Р
Переріз приєднуваних провідників	1...25 мм²
Переріз проводів, що підключаються	1-25 мм²
Розсіювана потужність на полюс	2,3 Вт на полюс
Серія	Acti9 iC60
Спосіб кріплення	Фіксація на DIN-рейку 35 мм
Ступінь пиловологозахисту	IP20
Сумісність гребінчастих шин і розподільчих	зверху або знизу: Так
Сумісність продуктів	PIN
Температура для зберігання	-40…+85 °C
Температурний діапазон експлуатації	-35…+70 °C
Технологія розчіплювача	Термомагнітний
Тип	Модульний
Тип керування	Перемикач
Тип мережі	АС
Тип напруги	AC
Функції	Захист від струмів короткого замикання, Захист від теплового навантаження
Характеристика спрацьовування розчіплювача	B
Частота мережі	50/60 Гц
Країна	Франція
Глибина, мм	78,5 мм
Висота, мм	85 мм
Ширина, мм	36 мм
Вага	0,250 кг
Гарантійний термін	18 міс

Опис

Автоматичний вимикач iC60N від Schneider Electric — компактний модульний вимикач на 2 полюси з номінальним струмом 10 А та характеристикою спрацьовування B. Забезпечує надійний захист лінії від короткого замикання та перевантаження, а його відключаюча здатність 6 кА дозволяє використовувати його в побутових і комерційних мережах.

Ключові переваги

Надійний захист: вимикач розриває коло при струмах короткого замикання до 6 кА, що відповідає IEC 60898, і до 20 кА при 230 В за IEC 60947-2.
Стабільна робота в широкому діапазоні температур: від -35 до +70 °C — підходить для неопалюваних приміщень та вуличних щитів.
Ресурс 20 000 механічних циклів — витримує часті вмикання/вимикання без втрати характеристик.
Простий монтаж на DIN-рейку: ширина 36 мм (2 модулі), підключення одножильних проводів до 25 мм² або гнучких до 16 мм².

Де застосовується

Побутові електрощитки квартир, будинків, гаражів — для захисту освітлення, розеток або окремих ліній.
Комерційні об’єкти: офіси, магазини, невеликі виробничі приміщення — як вступний або груповий автомат.

Технічні особливості

Вимикач належить до серії Acti9 iC60, сумісний з додатковими аксесуарами (контакти стану, розчеплювачі тощо). Характеристика B (спрацьовування при 3-5 In) підходить для захисту ліній без великих пускових струмів. Клас струмообмеження 3 зменшує термічне навантаження на кабель при КЗ. Ступінь захисту IP20 — для сухих приміщень. Витримує імпульсну напругу 6 кВ (категорія перенапруги 4). Номінальна напруга ізоляції 500 В.
