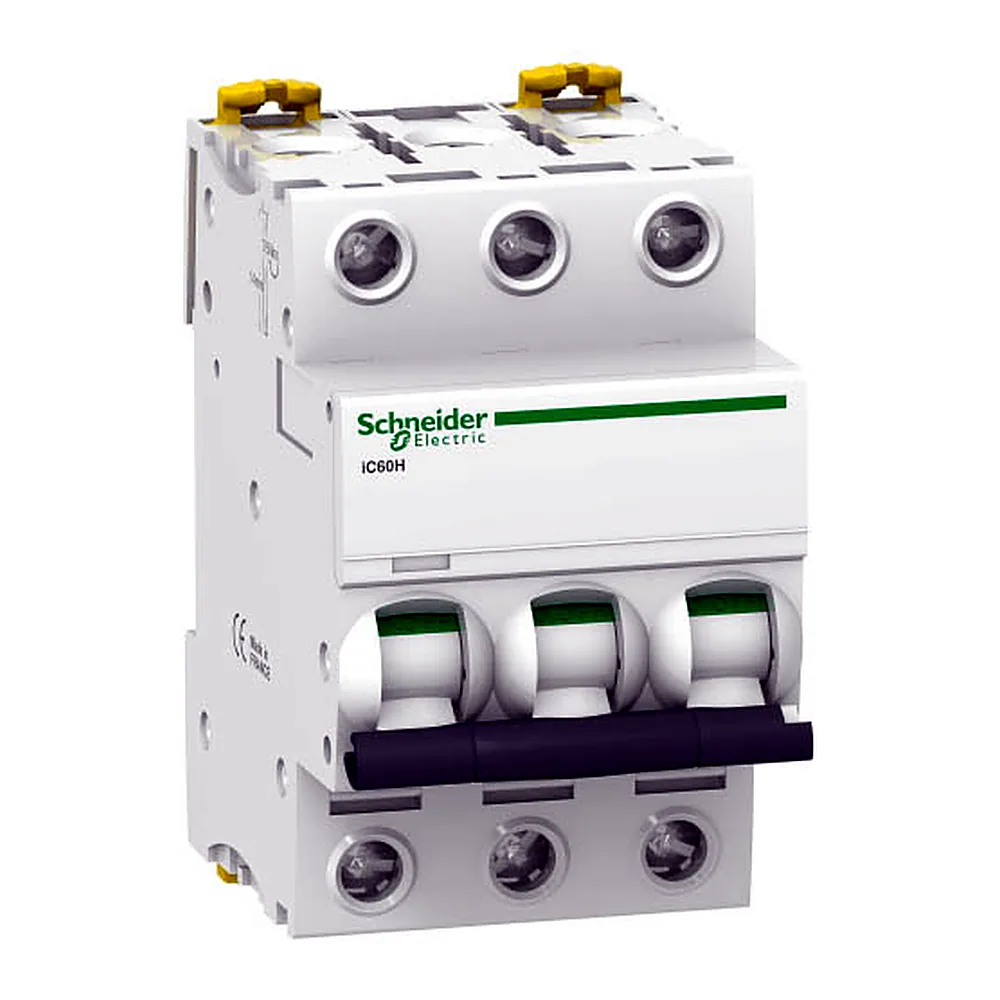

Автоматичний вимикач iC60H, 3P 40A хар-ка C, 10кА, A9F89340, Schneider Electric

Код: 00078704Артикул: A9F89340

★★★★★

2 611⁴⁴ ₴Під замовлення

Під замовлення (3–7 днів)

шт

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Оплата

Картка онлайн
Готівка при отриманні
Безготівковий (юрособи)

Доставка

Нова Пошта — 1–2 дні
Курʼєр — по місту
Самовивіз — сьогодні

Гарантія

Гарантія виробника на весь асортимент
Обмін і повернення протягом 14 днів
Офіційна поставка, повний пакет документів

Усі характеристики

Код	00078704
Виробник	Schneider Electric
Артикул виробника	A9F89340
Вимикаюча здатність	15 кА
Висота над рівнем моря	до 2000 м
Відносна вологість	95-95 % на 55-55 °C
Відповідність вимогам по ізоляції	Так відповідно до EN 60898-1; EN 60947-2; МЕК 60898-1; МЕК 60947-2
Відповідність стандартам	IEC/EN 60898-1, IEC/EN 60947-2
Втрати потужності	10,8 Вт
Діапазон робочих температур	-35…+70 °C
Довжина зачистки проводів	14 мм для Зверху або знизу з'єднання
Загальна кількість модулів шириною 18 мм	3
Загальні втрати електроенергії	10,8 Вт
Займане місце (17,5 мм модулів)	3
Захист від витоку струму на землю	Окремий блок
Індикатор положення контакту	Так
Категорія застосування	A
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клеми підключення	одиночна клема (Зверху або знизу) 1-35 мм² жорсткий; одиночна клема (Зверху або знизу) 1-25 мм² гнучкий
Код відключаючої здатності	H
Код сумісності	iC60
Колір	Білий
Конструктивне виконання	Модульний
Крок підключення	18 мм між фазами
Межа магнітного відключення	8xIn +/- 20
Механічна зносостійкість	20000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5-3,5Нм Зверху або знизу
Монтаж	Стаціонарний
Монтажна опора	на DIN-рейку 35 мм
Назва пристрою	Автоматичний вимикач
Напруга	380 В
Номінальна відключаюча здатність при короткому замиканні Icu IEC 60898 при 230 В, кА	10
Номінальна імпульсна витримувана напруга	6 кВ
Номінальна напруга ізоляції	500 В
Номінальна напруга, Вольт	400
Номінальна робоча напруга	220-240 В; 400 В; 380-415 В; 440 В; 12-133 В; DC 125-180 В
Номінальний струм	40 А
Номінальний струм, Ампер	40
Од. вим.	шт
Опис захищених полюсів	3
Опис полюсів	3Р
Переріз приєднуваних провідників	1…35 мм²
Переріз проводів, що підключаються	1-25 мм²
Розсіювана потужність на полюс	3,6 Вт на полюс
Серія	Acti9 iC60
Спосіб кріплення	Фіксація на DIN-рейку 35 мм
Ступінь пиловологозахисту	IP20
Сумісність гребінчастих шин і розподільчих	зверху або знизу: Так
Температурний діапазон експлуатації	-35…+70 °C
Технологія розчіплювача	Термомагнітний
Тип	Модульний
Тип керування	Перемикач
Тип мережі	DC/АС
Тип напруги	AC
Характеристика спрацьовування розчіплювача	C
Частота мережі	50/60 Гц
Країна	Франція
Глибина, мм	78,5 мм
Висота, мм	85 мм
Ширина, мм	54 мм
Вага	0,375 кг
Гарантійний термін	18 міс

Опис

Автоматичний вимикач Schneider Electric iC60H 3P 40A з характеристикою C — це надійний захист електричних кіл від коротких замикань та перевантажень. Завдяки відключаючій здатності до 15 кА (за стандартом IEC 60947-2) він підходить для використання в розподільчих щитах житлових та комерційних об'єктів. Компактний модульний корпус займає лише 3 модулі (54 мм), що економить місце в щитку.

Ключові переваги

Відключаюча здатність до 15 кА при 400 В (IEC 60947-2) та 10 кА при 230 В (IEC 60898) — захист навіть при потужних коротких замиканнях.
Характеристика C забезпечує відключення при струмах 5-10-кратного номіналу, оптимально для навантажень з помірними пусковими струмами (двигуни, трансформатори).
Механічна зносостійкість 20 000 циклів — ресурс на роки безвідмовної роботи.
Робочий діапазон температур від -35 до +70 °C дозволяє експлуатацію в неопалюваних приміщеннях.
Клас струмообмеження 3 — швидке відключення при КЗ, зменшує теплове навантаження на проводку.

Де застосовується

Побутове застосування: захист силових ліній в квартирних та будинкових щитах, для електроплит, бойлерів, кондиціонерів.
Об'єктне застосування: в розподільчих шафах офісів, магазинів, невеликих виробничих приміщень, де потрібна комутація трифазних кіл до 40 А.

Технічні особливості

Виконаний за стандартами IEC 60898 та IEC 60947-2. Призначений для змінного та постійного струму (AC/DC) напругою до 400 В, частотою 50-60 Гц. Монтаж на DIN-рейку (ширина 54 мм, займає 3 модульні відстані по 17,5 мм). Переріз провідників, що підключаються: однодротяний 1-35 мм², багатодротяний (гнучкий) 1-25 мм². Характеристика спрацьовування C: електромагнітний розчіплювач спрацьовує при струмах 5-10 In, що забезпечує селективність з іншими апаратами захисту. Можлива додаткова комплектація додатковими пристроями (наприклад, допоміжними контактами, незалежними розчіплювачами) завдяки конструкції серії Acti9 iC60.
