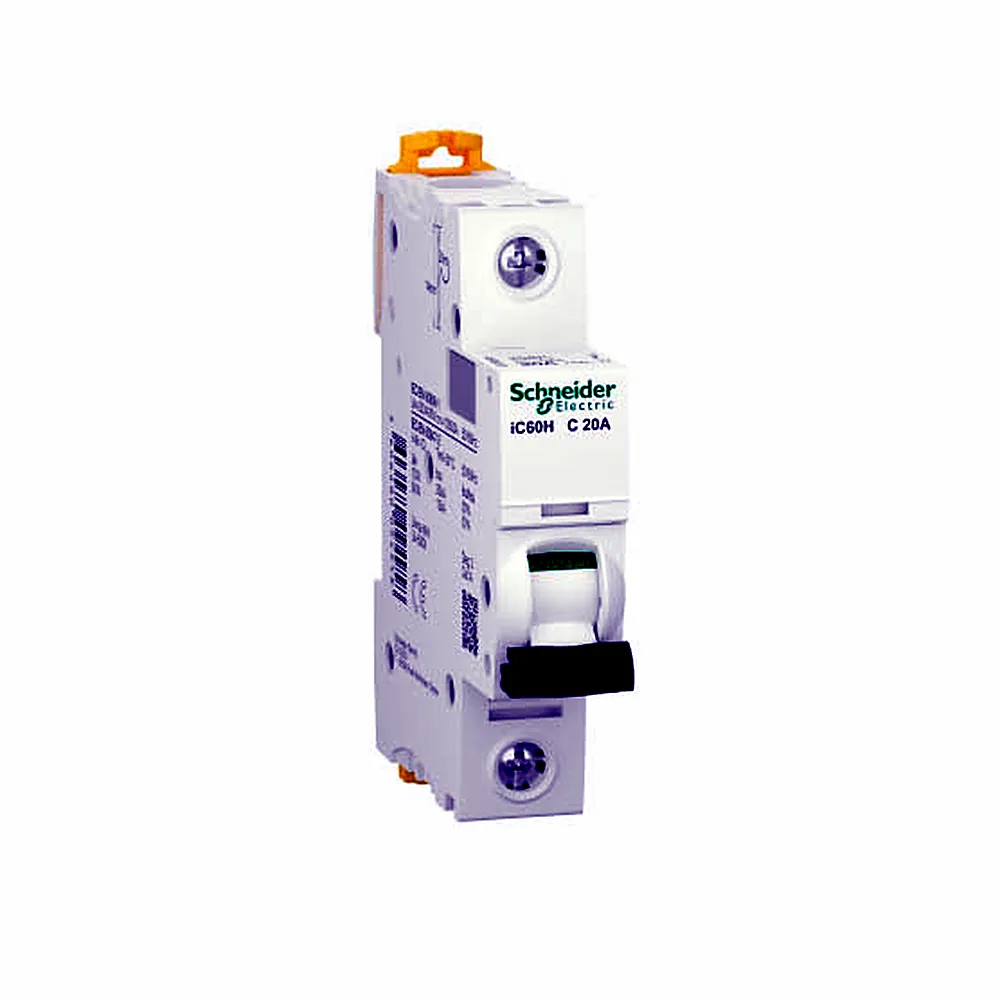

Автоматичний вимикач iC60H 1П 20A C

Код: 00078707Артикул: A9F89120

★★★★☆

546⁶³ ₴Під замовлення

Під замовлення 24 шт (3–7 днів)

шт

Оплата

Картка онлайн
Готівка при отриманні
Безготівковий (юрособи)

Доставка

Нова Пошта — 1–2 дні
Курʼєр — по місту
Самовивіз — сьогодні

Гарантія

Гарантія виробника на весь асортимент
Обмін і повернення протягом 14 днів
Офіційна поставка, повний пакет документів

Усі характеристики

Код	00078707
Виробник	Schneider Electric
Артикул виробника	A9F89120
Вимикаюча здатність	15 кА
Висота над рівнем моря	до 2000 м
Відносна вологість	95-95 % на 55-55 °C
Відповідність вимогам по ізоляції	Так відповідно до EN 60898-1; EN 60947-2; МЕК 60898-1; МЕК 60947-2
Відповідність стандартам	IEC/EN 60898-1, IEC/EN 60947-2
Електрична зносостійкість	10000 циклів
Загальна кількість модулів шириною 18 мм	1
Загальні втрати електроенергії	2,4 Вт
Займане місце (17,5 мм модулів)	1
Захист від витоку струму на землю	Відсутній
Індикатор положення контакту	Так
Категорія застосування	A
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Клеми підключення	одиночна клема (Зверху або знизу) 1-25 мм² жорсткий; одиночна клема (Зверху або знизу) 1-16 мм² гнучкий
Код відключаючої здатності	H
Код сумісності	iC60
Колір	Білий
Конструктивне виконання	Модульний
Крива відключення	C
Крок підключення	18 мм між пристроями
Межа магнітного відключення	8xIn +/- 20
Механічна зносостійкість	20000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2-2Нм Зверху або знизу
Монтаж	Стаціонарний
Монтажна опора	на DIN-рейку 35 мм
Назва пристрою	Автоматичний вимикач
Напруга	230 В
Напруга номінальна	230 В
Номінальна відключаюча здатність при короткому замиканні Icu IEC 60898 при 230 В, кА	10
Номінальна імпульсна витримувана напруга	6 кВ
Номінальна напруга ізоляції	500 В
Номінальна напруга, Вольт	230
Номінальна робоча напруга	230 В; 12-60 В; 220-240 В; 100-133 В; DC 72 В; DC 12-60 В
Номінальний робочий струм	20 А
Номінальний струм	20 А
Номінальний струм, Ампер	20
Область застосування	Побутовий/Промисловий
Опис захищених полюсів	1
Опис полюсів	1Р
Переріз приєднуваних провідників	1...25 мм²
Переріз проводів, що підключаються	1-25 мм²
Серія	Acti9 iC60
Спосіб кріплення	Фіксація на DIN-рейку 35 мм
Ступінь пиловологозахисту	IP20
Сумісність гребінчастих шин і розподільчих	зверху або знизу: Так
Температура для зберігання	-35…+70 °C
Температурний діапазон експлуатації	-35…+70 °C
Технологія розчіплювача	Термомагнітний
Тип	Модульний
Тип керування	Перемикач
Тип мережі	AC/DC
Тип напруги	AC
Характеристика спрацьовування розчіплювача	C
Частота мережі	50/60 Гц
Країна	Франція
Глибина, мм	78,5 мм
Довжина	14 мм для зверху або знизу з'єднання
Висота, мм	85 мм
Ширина, мм	18 мм
Вага	0,215 кг
Гарантійний термін	18 міс

Опис

Автоматичний вимикач Schneider Electric iC60H 1П 20A C – це модульний пристрій захисту ліній від короткого замикання та перевантаження. Його вимикаюча здатність 15 кА (за IEC 60947-2) та 10 кА (за IEC 60898) забезпечує надійний захист навіть у мережах з високими струмами КЗ. Компактний розмір 1 модуль (18 мм) дозволяє економити місце в щиті.

Ключові переваги

Висока вимикаюча здатність: 15 кА (IEC 60947-2) та 10 кА (IEC 60898) – підходить для промислових і побутових мереж.
Тривала механічна зносостійкість: 20 000 циклів – витримує часті ввімкнення/вимкнення.
Широкий діапазон робочих температур: від -35 до +70°C – працює в різних умовах.
Клас струмообмеження 3 – швидко відключає струм КЗ, зменшуючи пошкодження обладнання.
Гарантія 18 місяців – підтверджує надійність виробу.

Де застосовується

Побутовий сценарій: захист освітлення, розеткових груп, електроплит та інших побутових приладів у квартирі чи будинку.

Об'єктний сценарій: використовується в розподільчих щитах офісів, торговельних центрів, виробничих приміщень для захисту силових ліній.

Технічні особливості

Відповідає стандартам ДСТУ IEC 60898 та IEC 60947-2. Монтується на DIN-рейку (займає 1 модуль). Переріз проводів, що підключаються: однодротяний 1-25 мм², багатодротяний (гнучкий) 1-16 мм². Характеристика спрацьовування C – для захисту ліній з помірними пусковими струмами. Ступінь захисту IP20. Можлива додаткова комплектація (наприклад, допоміжні контакти). Напруга ізоляції 500 В, імпульсна напруга 6 кВ.
